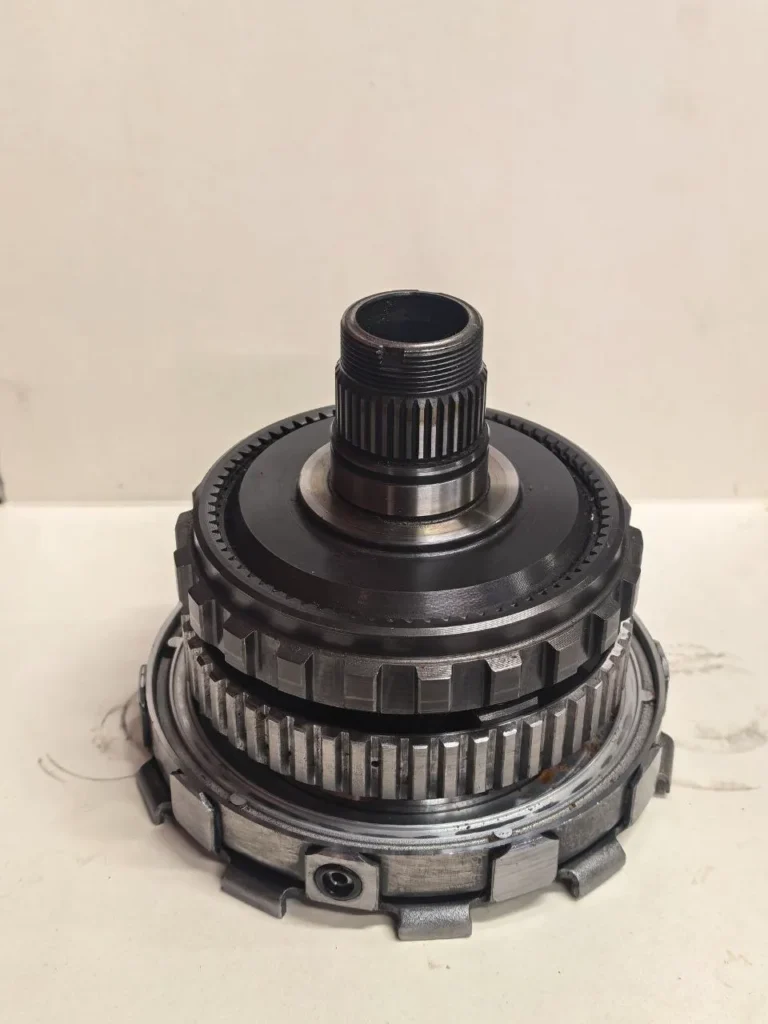

Планетарный ряд A4AF3 — контрактная планетарка для АКПП Hyundai и Kia
A4AF3 — это четырёхступенчатый автомат из семейства F4A4x, который десятилетиями крутил переднеприводные Accent, Getz, Elantra, Matrix, Kia Rio, Cerato, Spectra и родню. Планетарный ряд здесь — механическое сердце коробки. Солнечная шестерня, сателлиты на игольчатых подшипниках, коронная (эпицикл) и водило вместе задают передаточные отношения всех передач: блокируешь один элемент, ведёшь через другой — получаешь нужную передачу. Когда планетарка начинает сыпаться, коробка сперва гудит и вибрирует, потом добавляются толчки и стружка в поддоне, а в запущенном случае узел разносит и коробку клинит. Проще заменить ряд, чем потом собирать автомат по железкам.
Номер детали — 42583LA, цена 4000 рублей. Деталь снята с живого агрегата, не с убитого донора, и прошла дефектовку перед продажей.
Что проверено в конструкции Игольчатые подшипники сателлитов — крутятся ровно, без люфта и закусывания, именно они первыми дают гул и осевую болтанку. Зубья солнечной, сателлитов и коронной — без выкрашивания, сколов и наклёпа, рабочие грани чистые. Оси сателлитов сидят плотно, без выработки и следов перегрева. Торцевые шайбы целые, толщина в норме, без задиров. Водило без трещин по перемычкам и посадочным местам осей — это то, что чаще всего лопается на изношенной планетарке.
Отбор в TRT Shop Каждый ряд проходит дефектовку руками, а не «на глаз по фото». Проверяем люфт сателлитов на осях, гоняем их пальцами на предмет закусов. Смотрим состояние зубьев под светом, ищем сколы и микровыкрашивание. Замеряем осевой зазор водила — если он вышел за допуск, деталь в продажу не идёт. То, что дошло до карточки, отработает свой ресурс.
Симптомы износа Понять, что планетарке пришёл конец, можно по характерным признакам: гул или вой, который нарастает вместе со скоростью и меняется при переключениях; вибрация по кузову под нагрузкой; металлическая стружка и мелкая пыль в поддоне при снятии; толчки и удары при смене передач; посторонний шум, который слышно и на нейтрали, и под передачей. Если ловите такое — тянуть нельзя, разрушенное водило добьёт остальную начинку коробки.
Применяемость Ряд подходит на АКПП A4AF3, которую ставили на Hyundai Accent, Getz, Elantra, Matrix и Kia Rio, Cerato, Spectra. Модельный ряд широкий, но по годам и комплектациям встречаются разные исполнения автомата, поэтому перед покупкой сверьте деталь по VIN своей машины и маркировке на корпусе коробки. Сомневаетесь по применяемости — напишите нам номер агрегата, подскажем, ваш это ряд или нет.
