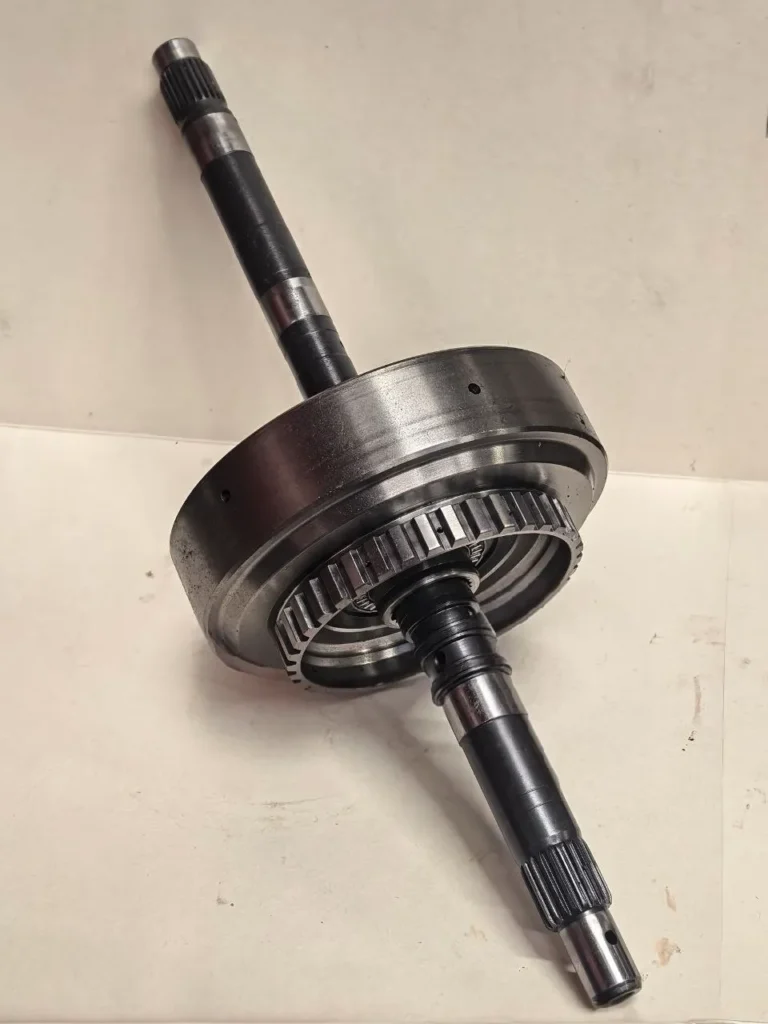

Барабан форвард A4AF3 – барабан переднего хода для АКПП Hyundai и Kia
A4AF3 – четырёхступенчатый автомат из семейства F4A4x, который ставили на переднеприводные Hyundai Accent, Getz, Elantra, Matrix и на Kia Rio, Cerato, Spectra. Барабан форвард держит на себе пакет переднего хода: его поршень поджимает фрикционные и стальные диски, сцепление замыкается, и коробка тянет машину вперёд на первой, второй и третьей передачах. Когда барабан устаёт, ломается вся езда вперёд – и без него автомат не соберёшь как надо.
Номер детали – 45565-22950. Цена – 3000 рублей. Барабан контрактный, снят с живого агрегата, прошёл дефектовку.
Что проверено в конструкции. Канавки под уплотнительные кольца – без разбитых кромок и продольных рисок, кольца садятся плотно и держат давление. Шлицы под стальные диски – без задиров и наклёпа, диски ходят свободно, не залипают. Зеркало цилиндра и посадка под поршень – гладкие, без выработки и рисок под манжеты, поршень идёт мягко и не травит. Опорная втулка – в размере, без люфта и подъеданий. Стенки и кромка под стопорное кольцо – целые, без трещин и просадки канавки, стопор фиксируется как положено.
Отбор в TRT Shop. Каждый барабан проходит дефектовку: замеряем посадочные места, гоняем поршень, смотрим шлицы и втулку под лупой, проверяем канавку под стопорное кольцо. Что с трещинами, задирами или разбитыми уплотнениями – уходит в брак. На витрину идёт только то, что реально отработает свой ресурс.
Симптомы износа барабана. Пробуксовка на передачах переднего хода – обороты растут, а разгон вялый. Толчки и рывки при переключениях вперёд. Горелый запах ATF и потемневшая жидкость. Стружка и фрикционная пыль в поддоне. Пропадание передач вперёд или уход коробки в аварийный режим. Всё это чаще всего про изношенные уплотнения барабана, задранные шлицы и подгоревшие фрикционы форварда.
Применяемость. Hyundai Accent, Getz, Elantra, Matrix; Kia Rio, Cerato, Spectra и другие модели с АКПП A4AF3 семейства F4A4x. Перед покупкой сверьте деталь по VIN и по маркировке своей коробки – внутри семейства есть отличия, и это исключит пересорт.
