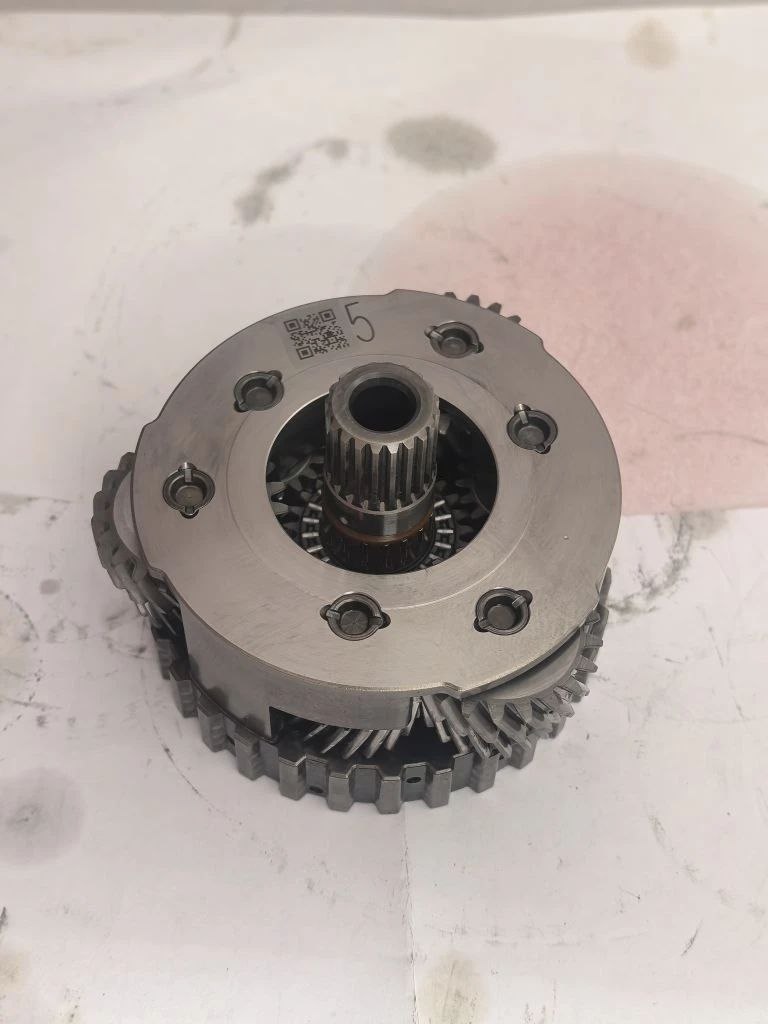

Планетарный ряд JF015E – механизм заднего хода и парковки вариатора

JF015E – компактный вариатор Jatco, широко применяемый на малолитражках с поперечным расположением двигателя. Планетарный ряд здесь отвечает за два режима: задний ход и фиксацию в положении парковки. Несмотря на небольшие габариты, узел работает в жёстком ударном режиме – каждое включение R сопровождается резким нагружением шестерён. Изношенные зубья или разбитые оси сателлитов дают о себе знать толчком при включении задней передачи и посторонним шумом при движении назад.

Артикул: D33580P. Подобран под JF015E – устанавливается в штатное место без подгонки.

Что важно в конструкции Зубья шестерён нарезаны с сохранением геометрии эвольвенты – контакт между сателлитами и коронной шестернёй полный, без точечного износа. Посадочные диаметры водила и оси сателлитов выдержаны в допуске: люфт в механизме после установки не появится. Торцевые поверхности без задиров – осевой зазор в узле остаётся в норме. Материал – конструкционная сталь с термообработкой, рассчитанная на циклические ударные нагрузки.

Отбор в TRT Shop Проверяем профиль зубьев на питтинг и выкрашивание, оси сателлитов –  на фреттинг и овальность, водило – на трещины в зонах прессовых соединений. Позиции с видимым износом профиля зуба или деформацией водила не идут в отгрузку.

Когда думают о замене Толчок или удар при включении задней передачи; посторонний шум при движении назад; вибрация на малых скоростях в режиме D; люфт в трансмиссии при удержании на уклоне; металлическая стружка на магнитах при замене масла; коды трансмиссии на диагностике.

Куда ставится АКПП JF015E – Nissan Note, Micra, March, Tiida, Juke; Renault Sandero, Logan, Duster; Lada Vesta, XRAY с двигателем HR16DE и другие платформы на базе Jatco. Совместимость уточняйте по VIN до заказа.

Модель коробки

JF015E

Категория

Железо

Состояние

Б/у; уточняется перед заказом

Самовывоз: Красногорск, Коммунальный квартал 5, ворота 77. Доставка по России через СДЭК и Деловые линии. Срок, стоимость доставки и условия гарантии согласовываются с менеджером до заказа.
